ztC Endurance システムのメモリ
ztC Endurance システムに RDIMM
Registered Dual In-line Memory Module の略。RDIMM は、システムのメモリ コントローラとダイナミック ランダムアクセス メモリ モジュールとの間にレジスタを配置することで、大容量化と信頼性の向上を実現しています。 (登録型デュアル インライン メモリ モジュール) を追加または交換する前に、このトピックをお読みください。
各コンピュート モジュールのメモリ コンポーネント
表 1 は、各コンピュート モジュール ztC Endurance システムの前面に配置されている顧客交換可能ユニット (CRU)。プロセッサ、RDIMM、BIOS、BMC、ファン、その他の技術が搭載されており、ztC Endurance システムを起動し動作させる役割を担います。各システムには 2 つのコンピュート モジュールが含まれています。に含まれるメモリ コンポーネントの一覧です。
| モデル | プロセッサ数 | ソケット数 | RDIMM スロット数 | RDIMM の最小数 | RDIMM の最大数 |
|---|---|---|---|---|---|
| 3100 | 1 | 2 | 161 | 1 | 4 |
| 5100 | 2 | 2 | 16 | 2 | 8 |
| 7100 | 2 | 2 | 16 | 4 | 16 |

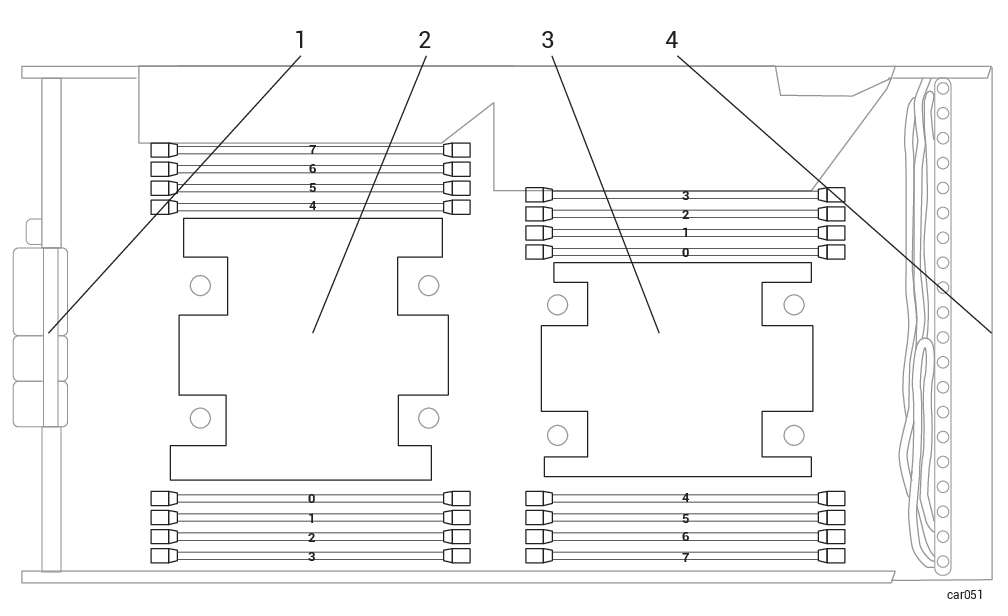

図 4 は、メモリ コンポーネントが含まれるコンピュート モジュールの領域を示しています。具体的には、(個々のソケットに取り付けられている) 2 つのプロセッサと、各 RDIMM Registered Dual In-line Memory Module の略。RDIMM は、システムのメモリ コントローラとダイナミック ランダムアクセス メモリ モジュールとの間にレジスタを配置することで、大容量化と信頼性の向上を実現しています。 スロットの位置を示しています。
図 4: コンピュート モジュール内のメモリ コンポーネントの位置
| 1 | コンピュート モジュールの背面 | 3 | プロセッサ 1 |
| 2 | プロセッサ 0 | 4 | コンピュート モジュールの前面 |
ztC Endurance 3100 システムのメモリ
表 2 は、ztC Endurance 3100 でサポートされている構成における RDIMM の位置を、コンピュート モジュールの前面から見た図で示しています。「X」は RDIMM が存在することを示し、それ以外の RDIMM スロットはすべて空です。
| ZEN3100-64 | ZEN3100-128 | ZEN3100-256 | |
|---|---|---|---|
| スロット 7 | |||
| スロット 6 | X | X | |
| スロット 5 | |||
| スロット 4 | X | ||
| プロセッサ 0 | |||
| スロット 0 | X | X | X |
| スロット 1 | |||
| スロット 2 | X | ||
| スロット 3 | |||
ztC Endurance 5100 システムのメモリ
表 3 は、ztC Endurance 5100 でサポートされている構成における RDIMM の位置を、コンピュート モジュールの前面から見た図で示しています。「X」は RDIMM が存在することを示し、それ以外の RDIMM スロットはすべて空です。
ztC Endurance 7100 システムのメモリ
表 4 は、ztC Endurance 7100 でサポートされている構成における RDIMM の位置を、コンピュート モジュールの前面から見た図で示しています。「X」は RDIMM が存在することを示しています。
