PSU と電源コードの取り外しと交換

注意:

  1. これらの手順を実行する際には、静電気対策を実施してください。

  2. システム コンポーネントを取り外す前に、システム コンポーネントの交換 をお読みください。

Précautions :

  1. Utilisez les précautions ESD lors de l'exécution de ces procédures.

  2. Lisez "Replacing System Components" avant de retirer des composants du système.

PSU を取り外すには

  1. 電源コード保持ストラップをほどき、電源コードを外します。図 48 を参照してください。

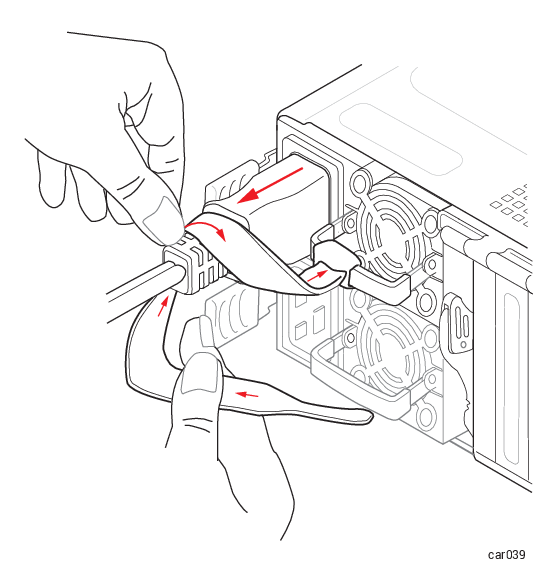

    図 48: 電源コードと保持ストラップの取り外し

  2. リリース レバーを右に押したまま、ハンドルを引いて PSU を外します。図 49 を参照してください。

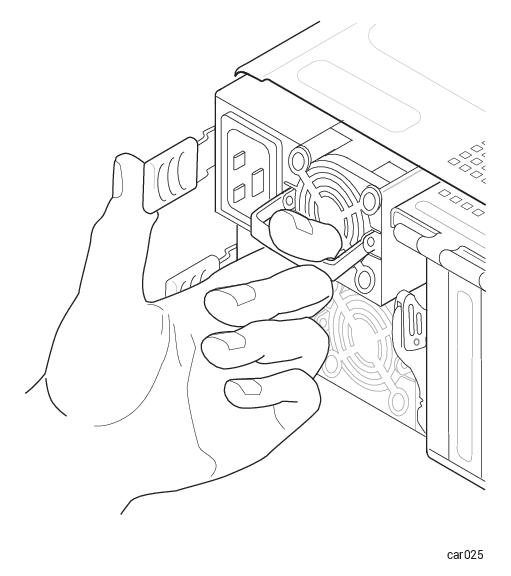

    図 49: PSU リリース レバーを押す

  3. リリース レバーを放して、PSU をシステム シャーシから引き出します。

PSU を交換するには

注意: システム シャーシに PSU を挿入する際は、図 48 のように、プラグが左側、ファンが右側になるようにしてください。そうでない場合、損傷が発生する可能性があります。
Précaution : Lorsque vous insérez un bloc d'alimentation dans le châssis du système, assurez-vous que la fiche est à gauche et que le ventilateur est à droite, comme indiqué sur Figure 5-17.Sinon, des dommages pourraient en résulter.

  1. PSU をシステム シャーシに挿入して、止まるまで押し込みます。

  2. 必要に応じて、リリース レバーを右に押し、PSU が完全に収まり、リリース レバーがロックされるまで、PSU を静かに押し込みます。

  3. 電源コードを接続し、電源コード保持ストラップを固定するには の手順を実行します。

両方の電源コードを交換するには

  1. システムのシャットダウン に記載された手順に従い、システムの電源をオフにします。

  2. システムに接続されているすべての通信ケーブルを取り外します。

  3. 電源コード保持ストラップをほどき、PSU と電源から電源コードを外します。

  4. システム前面と背面のすべての LED が消灯するまで待ちます。これには、両方の PSU の LED も含みます。すべての LED が消灯すると、スタンバイ電圧が放電したことがわかります。

  5. 使用している電圧に適した電源コード 2 本と交換し、電源コード保持ストラップを固定します。

  6. すべての通信ケーブルをシステムに再接続します。
