ストレージ モジュールの取り外しと交換

注意:

  1. これらの手順を実行する際には、静電気対策を実施してください。

  2. システム コンポーネントを取り外す前に、システム コンポーネントの交換 をお読みください。

Précautions :

  1. Utilisez les précautions ESD lors de l'exécution de ces procédures.

  2. Lisez "Replacing System Components" avant de retirer des composants du système.

ストレージ モジュールを取り外すには

  1. 人差し指で、ストレージ モジュールのリリース レバーのロックを解除します。

  2. リリース レバーをつかんでシステム シャーシから引き出し、ストレージ モジュールがシステム シャーシから 4～5 cm ほど突き出すまで引っ張ります。図 35 を参照してください。

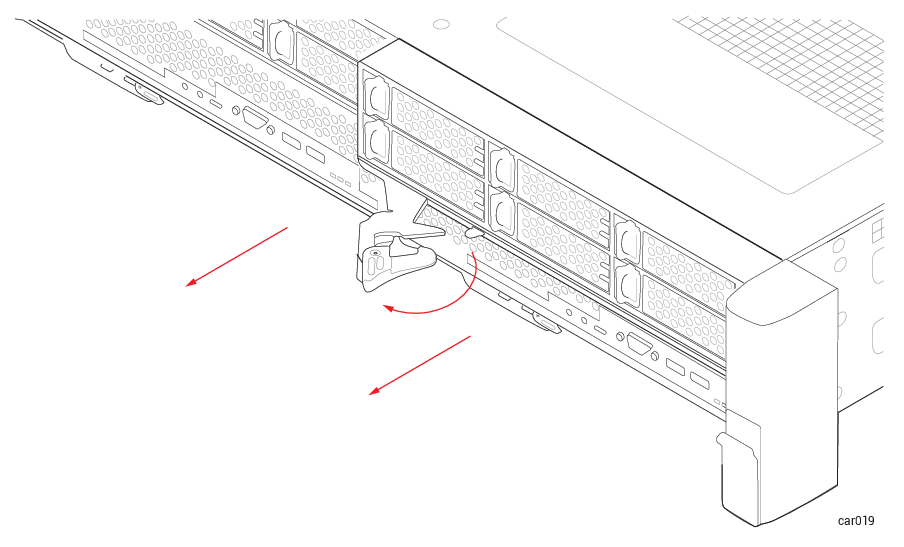

    図 35: ストレージ モジュールの取り外し

  3. ストレージ モジュールの両側を持ち、システム シャーシからまっすぐ引き抜いて、平らで安定した場所に置きます。

ストレージ モジュールを交換するには

注意: 右のストレージ モジュールを取り外す前に、左のストレージ モジュールが完全に挿入され、固定されていることを確認してください。固定されていない場合、損傷が生じ、右のストレージ モジュールを取り外せなくなります。
Précaution : Assurez-vous que le module de stockage de gauche est complètement inséré et verrouillé avant de retirer le module de stockage de droite.Sinon, des dommages peuvent en résulter et le module de stockage droit ne peut pas être retiré.

  1. ストレージ モジュールのリリース レバーを左に回して完全に開きます。

  2. ストレージ モジュールの両側を持ち、上部スロットのいずれかに挿入して、止まるまで押し込みます。モジュールが完全に収まり、システム シャーシと揃っていることを確認してください。

  3. 片手でストレージ モジュールの中央部分を押しながら、もう一方の手でリリース レバーをシステム シャーシに向かってカチッと音がするまで押し込みます。図 36 を参照してください。

    図 36: ストレージ モジュールの交換

  4. ストレージ モジュールの中央部分をもう一度押して、システム シャーシに完全に収まっていることを確認します。
